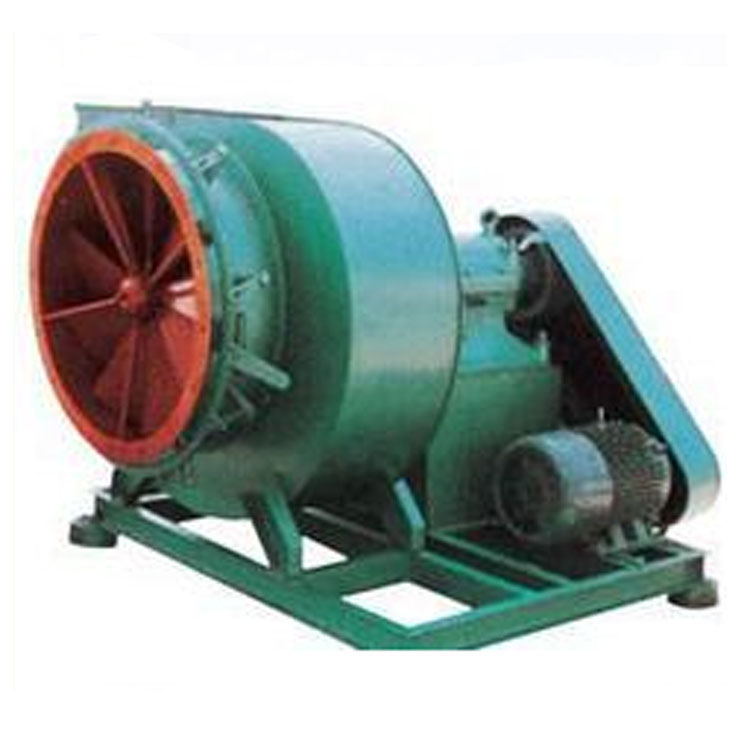

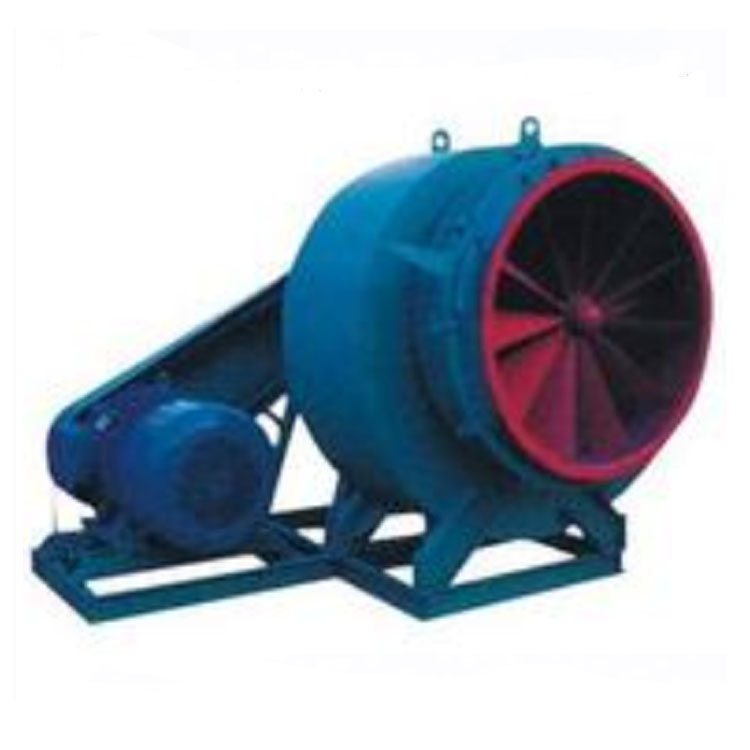

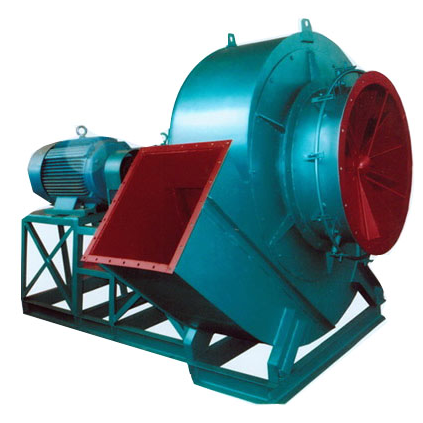

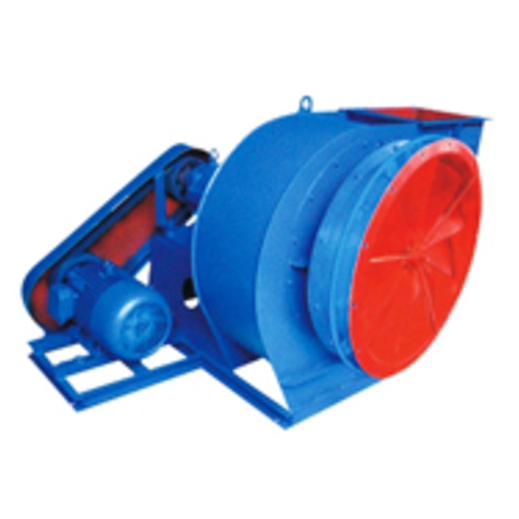

Y5-48離心式鍋爐引風機是為適應燃用各種煤質并配有消煙除塵裝置的1-20T工業鍋爐配套設計的。凡進氣條件相當,性能又相適應的均可選用。最高溫度不得超過250度,使用 Y5-48離心式鍋爐引風機前必須加裝效率不低于85%的除塵裝置,降低進入風機的煙氣含塵量,以提高風機壽命。
Y5-48離心式鍋爐引風機由葉輪、機殼、進風口、傳動組和調節門等部分組成。葉輪有12片材料為Q345(16Mn),焊接于弧錐形輪蓋與平板形的輪盤中間,經靜、動平衡校正,運轉平穩,有較高的強度和耐磨性,使用壽命較長。

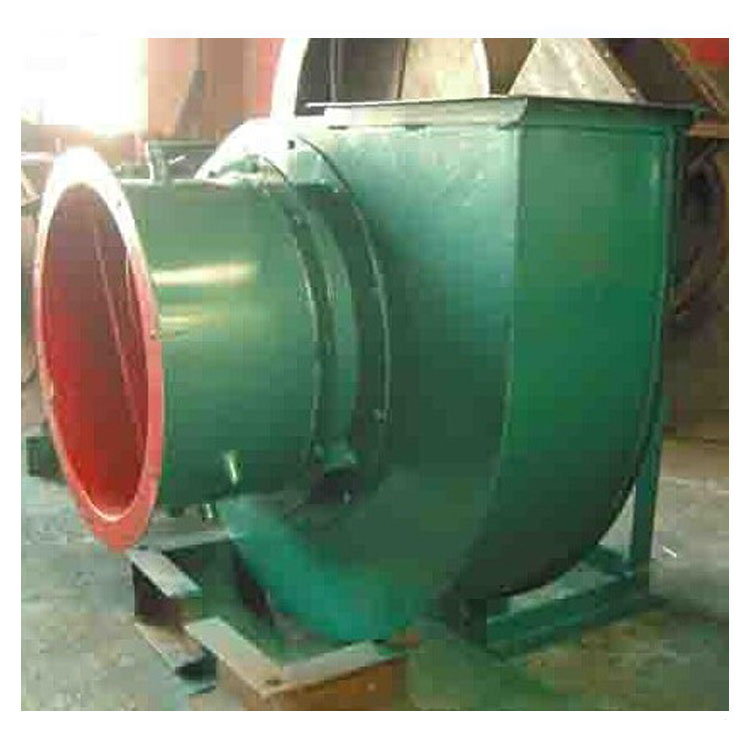

Y5-48離心式鍋爐引風機殼用鋼板焊接成蝸形殼體,從NO8以上“左”“右”轉通用。在蝸板上還開有清灰門便于清除堆積在葉片上和機殼內的積灰,保證葉輪的平衡性和氣動性能。
Y5-48離心式鍋爐引風機,調節門葉片為花瓣形,NO4-6.3為9片,NO8以上為11片。軸向安裝在進風口前面。由于采用了外部傳動的結構,轉動靈活方便。
Y5-48離心式鍋爐引風機傳動組由主軸、軸承箱、帶輪等組成。主軸由優質鋼制成,采用球軸承、水冷整體軸承箱,因此,須加裝輸水管。耗水量隨環境溫度的不同而異,一般按0.5-1m3/h考慮。軸承箱裝有溫度計和油位指示器,采用全損耗系統用油L-AN46潤滑,加入油量按油位標志的要求。
